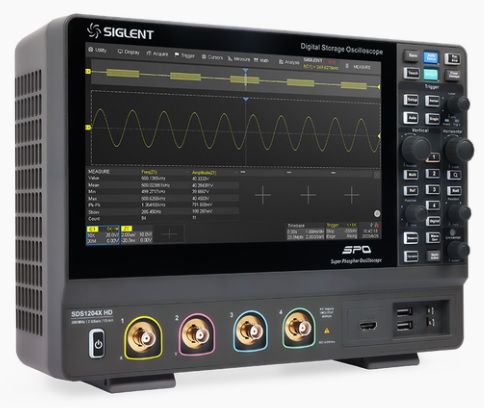

Digitálne pamäťové osciloskopy SIGLENT série SDS1000X HD s vysokým rozlíšením sú založené na 12-bitových analógovo-digitálnych prevodníkoch s prenosovou rýchlosťou 2 G/s a vstupných obvodoch s vynikajúcim šumovým prahom. Sú dostupné v šírkach pásma 200 MHz a 100 MHz, majú maximálnu dĺžku záznamu 100 Mpts a zobrazujú 2/4 analógové kanály + 16 digitálnych kanálov so schopnosťou zmiešanej analýzy signálu.



Séria SDS1000X HD využíva technológiu SPO od spoločnosti Siglent s maximálnou rýchlosťou zachytávania tvaru vlny až 120 000 wfm/s (normálny režim, až 500 000 wfm/s v sekvenčnom režime), funkciou zobrazenia 256-úrovňovej stupňovacej intenzity a režimom zobrazenia teploty farieb. Využíva tiež inovatívny systém digitálneho spúšťania s vysokou citlivosťou a nízkym jitterom. Systém spúšťania podporuje viacero výkonných režimov spúšťania vrátane spúšťania cez sériovú zbernicu. Nástroje ako záznam histórie priebehu, funkcie vyhľadávania a navigácie, test masky, Bodeov graf, analýza výkonu umožňujú zachytiť, uložiť a analyzovať rozšírené záznamy priebehu. SDS1000X HD ponúka aj pôsobivú škálu meracích a matematických možností, možnosti generátora ľubovoľných priebehov s frekvenciou 25 MHz a sériové dekódovanie.



Veľký 10,1-palcový kapacitný dotykový displej podporuje viacdotykové gestá a s užívateľsky prívetivým dizajnom používateľského rozhrania môže výrazne zlepšiť efektivitu prevádzky. Podporuje tiež ovládanie myšou a diaľkové ovládanie cez web cez LAN.
